Автономне електроживлення будинку
Аналіз ефективності використання сонячних панелей, LiFePO₄ акумуляторів та гібридного інвертора
Розробка автономної системи електропостачання приватного будинку
В умовах нестабільного електропостачання розробка власної автономної системи стає не просто питанням комфорту, а необхідністю. Нижче наведено аналіз трьох варіантів систем електроживлення для приватного будинку: від базового резерву до повноцінної міні-електростанції.
Варіант 1: Резервне освітлення (Мінімальний)
Інфографіка 12V
Ця система розрахована на підтримку критично важливих споживачів під час тривалих відключень.
- Основні споживачі: LED-освітлення (3-5 ламп), роутер, зарядка телефонів та павербанків, ноутбук.
- Орієнтовне навантаження: 100–200 Вт одночасно.
- Обладнання: Сонячна панель (1-2 шт. по 100-150 Вт), акумулятор AGM або базовий LiFePO₄ (12V 50Ah), контролер заряду та автомобільний інвертор на 500 Вт.
Економічний розрахунок
| Компонент | Орієнтовна вартість (грн) |
|---|---|
| Сонячні панелі (200 Вт сумарно) | 3 500 |
| Акумулятор (12V 50Ah) | 5 000 |
| Контролер заряду + Інвертор 500 Вт | 3 000 |
| Кабелі, конектори, запобіжники | 1 500 |
| Разом | ~13 000 грн |
Варіант 2: Базовий автономний (Середній)

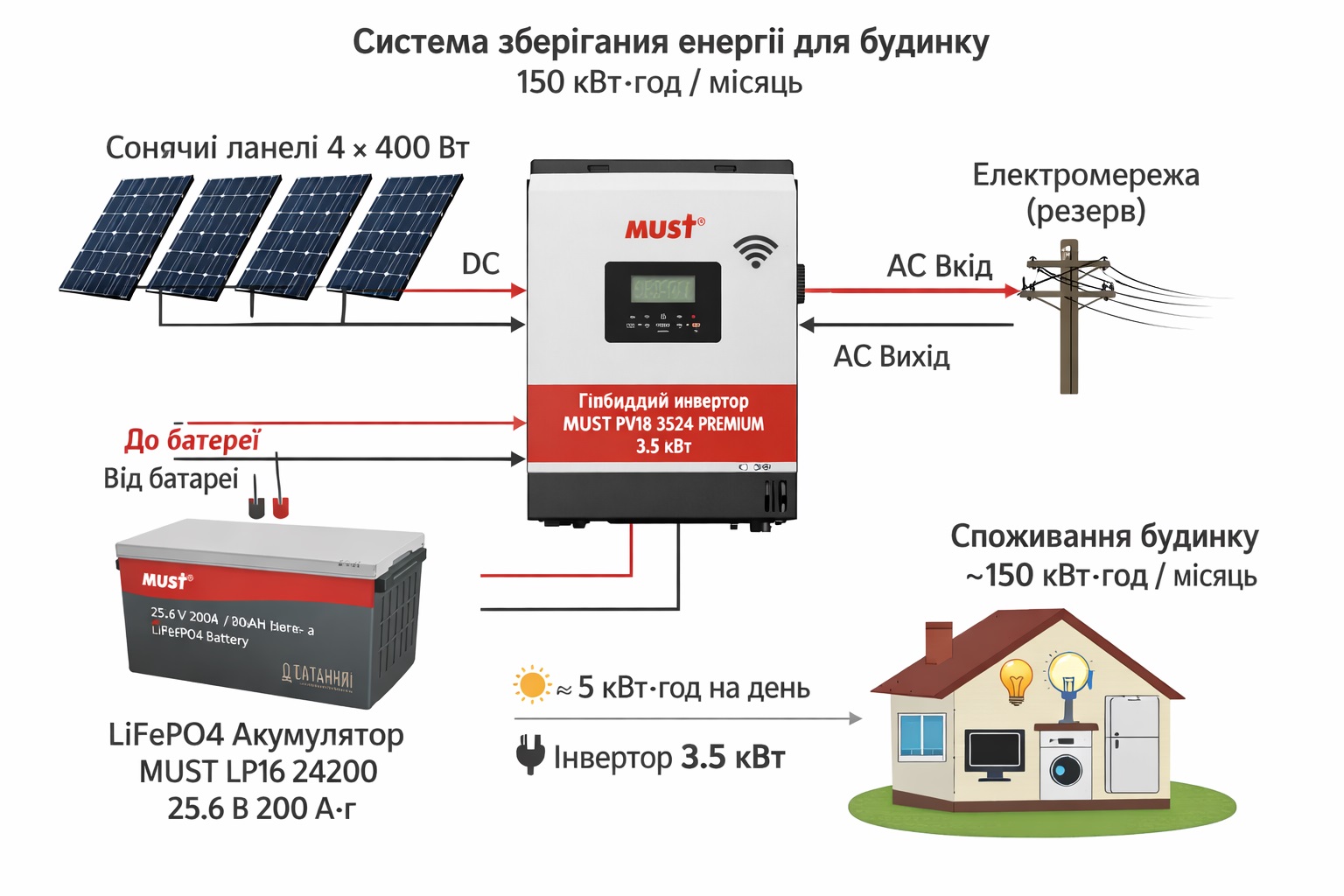

Інфоргафіка MUST 24V
Оптимальний вибір для комфортного проживання під час відключень. Система здатна живити більшість побутової техніки.
- Основні споживачі: Холодильник, освітлення, телевізор, комп'ютер, газовий котел, епізодичне використання мікрохвильовки.
- Орієнтовне навантаження: 1–2.5 кВт одночасно.
- Обладнання: Сонячні панелі (4 шт. по 400-500 Вт), акумулятор LiFePO₄ (24V 100Ah – запас енергії ~2.4 кВт·год), гібридний інвертор на 3 кВт.
Економічний розрахунок
| Компонент | Орієнтовна вартість (грн) |
|---|---|
| Сонячні панелі (4 шт.) | 18 000 |
| Гібридний інвертор (3 кВт) | 16 000 |
| Акумулятор LiFePO₄ (24V 100Ah) | 25 000 |
| Кріплення, автоматика, кабелі | 8 000 |
| Разом | ~67 000 грн |
Варіант 3: Повноцінна електростанція (Максимальний)

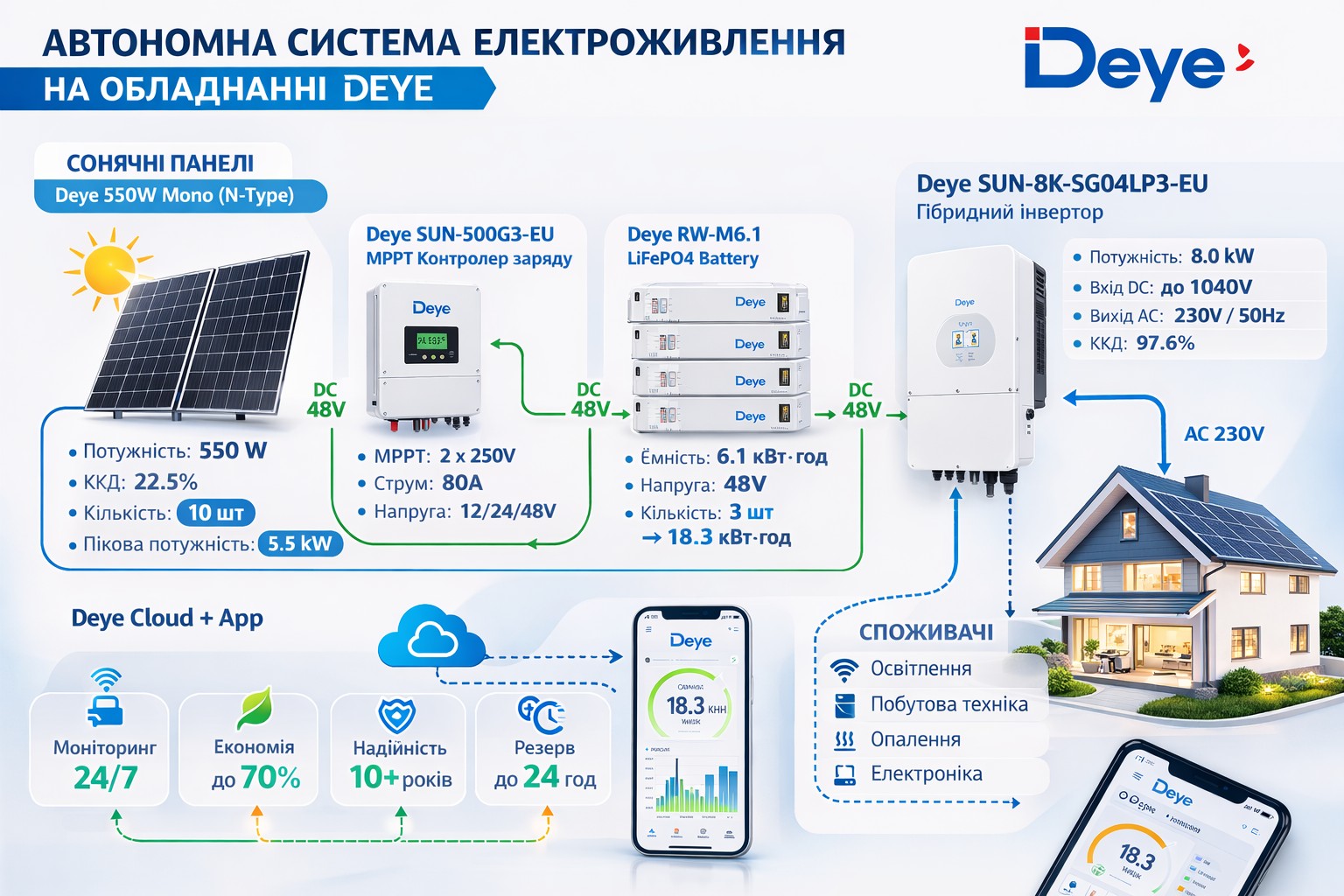

Інфографіка Deye 48V
Система, яка здатна зробити будинок практично енергонезалежним у весняно-літній період і суттєво зменшити споживання з мережі взимку.
- Основні споживачі: Всі побутові прилади (кондиціонер, пральна машина, бойлер, електроплита почергово).
- Орієнтовне навантаження: 3–6 кВт одночасно.
- Обладнання: Сонячні панелі (10-14 шт., сумарно 5 - 6 кВт), акумулятор LiFePO₄ (48V 200Ah – запас енергії ~10 кВт·год), гібридний інвертор на 5-8 кВт.
Економічний розрахунок
| Компонент | Орієнтовна вартість (грн) |
|---|---|
| Сонячні панелі (12 шт. по 450 Вт) | 55 000 |
| Гібридний інвертор (6 кВт) | 35 000 |
| Акумулятори (48V 200Ah) | 70 000 |
| Професійні кріплення та захист | 20 000 |
| Разом | ~180 000 грн |
Схема підключення автономної системи
Для безпечної та ефективної роботи всі елементи мають бути з'єднані через відповідну захисну автоматику. Типова схема підключення для гібридного інвертора виглядає так:
- Стринг сонячних панелей → Підключається до інвертора через запобіжник постійного струму (DC автомат) та ПЗІП.
- Акумуляторна батарея → З'єднується з інвертором через потужний роз'єднувач (запобіжник) на 100-200А.
- Зовнішня мережа → Входить в інвертор (AC IN) через AC автомат та реле напруги.
- Споживачі будинку → Виходять з інвертора (AC OUT) на розподільчий щиток будинку через AC автомат.
Розрахунок перерізу кабелів
Вибір правильного кабелю критично важливий для пожежної безпеки:
- Від панелей до інвертора (DC): Спеціальний сонячний кабель 4 мм² або 6 мм² (залежно від довжини траси та струму стринга).
- Від акумулятора до інвертора (DC): Тут протікають найбільші струми. Для струму 100А (інвертор 3 кВт, система 24V) потрібен мідний кабель перерізом 25–35 мм². Для струмів 150-200А (інвертор 5-6 кВт, система 48V) — 50 мм². Довжина має бути мінімальною (до 1.5 - 2 метрів).
- Від інвертора до щитка (AC): Мідний кабель ВВГнг. Для навантаження 3 кВт достатньо 2.5 мм², для 5-6 кВт — 4 мм² або 6 мм².
